(3G-SDI까지 SMPTE 표준 규격품, 카나레 DIN 1.0/2.3 Coaxial Connector)
- DIN 1.0/2.3 Coaxial Connector는 75옴 특성임피던스, SMPTE 292M(HD-SDI)와
SMPTE 424(3G-SDI) 호환
- SDI 어플리케이션 표준컨넥터이며 IEC61169-29 와 DIN 47297 호환의 방송용표준입니다
- DIN 1.0/2.3 Coaxial Connector는 이미 AJA, Harris, Miranda, 3COM, RED ONE 등 여러 방송 장비
메이커에서 비디오 SDI 입출력 단자에 적용중
* Push / Pull 커플링의 빠른 체결 방식
- DIN 커넥터의 가장 큰 특징은 커넥터 위아래 돌기에 꼽아 돌리는 Bayonet 방식의 BNC 커넥터와 달리
손쉽게 탈착합니다
- BNC커넥터는 플러그의 Male와 장비측의 Female 부의 Body 홈이 일치되어야 돌려서 잠글 수
있었으나 DIN 1.0/2.3 Coaxial Connector는 360도 어느 부분에서도 한번에 밀어넣어 결합할 수 있는게
가장 큰 장점입니다
(Bayonet 방식의 BNC 커넥터와 Push / Pull 방식의 커넥터 외형차이)
* 공간 축소와 Ball-Locking 메카니즘
- 카나레 DIN 1.0/2.3 Coaxial Connector는 플러그 내부에 Ball 이 들어있어서 결합시 Female 커넥터 홈
에 걸리게 되는 특허를 적용한 Ball-locking메카니즘으로 한층 진보된 부드러운 결합과 높은 체결력을
유지합니다
- 중계차와 같이 잦은 진동과 충격에도 우수한 결합력을 유지합니다
- 이외에 BNC 커넥터 대비 경량 슬림화된 바디 구조로 방송장비 인터페이스 설계시 50%가까운 공간을
줄일 수 있어 소형 HD라우터나 HD 스위처장비의 인터페이스로 활용성이 높으며 특히 중심 컨택트가
소형이어서 최대 10GHz까지 전송성능이 좋으며 BNC 커넥터보다 2~3배 강한 접속력을 갖습니다
(BNC보다 작은 공간차지, 내부 Ball-Locking매카니즘 적용)

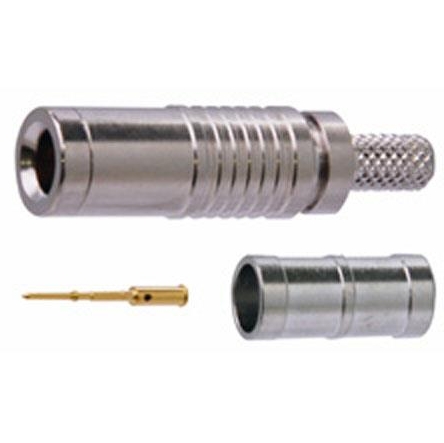

* 압착방식의 DIN 플러그와 다양한 PCB 타입 커넥터
- DIN 1.0/2.3 Coaxial Connector는 저손실 압착방식을 채용합니다
- 중심컨택트는 금도금된 True 75옴 임피던스로 압착공구를 사용하여 손쉽게 작업이 가능합니다
- 케이블 외피와 커넥터를 결합하는 슬리브도 견고한 압착방식을 사용하여 150N 이상의 강도를 유지,
인장력에 대해 케이블 손상을 방지합니다
- 플러그의 바디는 고순도 니켈도금으로 여러 방송장비 인스톨 현장에서 내구성을 높여주며 디자인은
손가락으로 쉽게 쥘 수 있는 줄마디 구조입니다
- 플러그형은 중계차용 동축케이블인 L-2.5CHD부터 L-4.5CHD까지 다양한 동축케이블에 맞는 4개이상
의 사이즈입니다
* DIN 1.0/2.3 Coaxial Connector는 플러그 타입 이외에도 방송장비 개발에 사용되는 PCB타입의
Female커넥터, BNC 와 DIN 커넥터를 변환하는 변환커넥터, 랙장비 판넬 장착을 위한 리셉터클타입 등
다양한 라인업이 가능합니다
(다양한 크기의 3G-SDI PCB형 DIN 1.0/2.3 Connector, 카나레 DCJ-LR/1 와 DCP-FEM 조합 구성도)
(DIN 커넥터 리셉터클 DCJ-JR 와 BNC 변환 리셉터클 BCJ-DCJ)
* 국내 여러분야에서 고해상도 비디오를 위한 SDI 어플리케이션 개발이 확대 될 것이며 HD-SDI칩셉을
활용한 HD-CCTV 관제시스템, 매트릭스 스위처, 고해상도 의료장비 등에도 기존의 BNC 커넥터와
더불어 소형 SDI 인터페이스로 활용도가 높습니다
